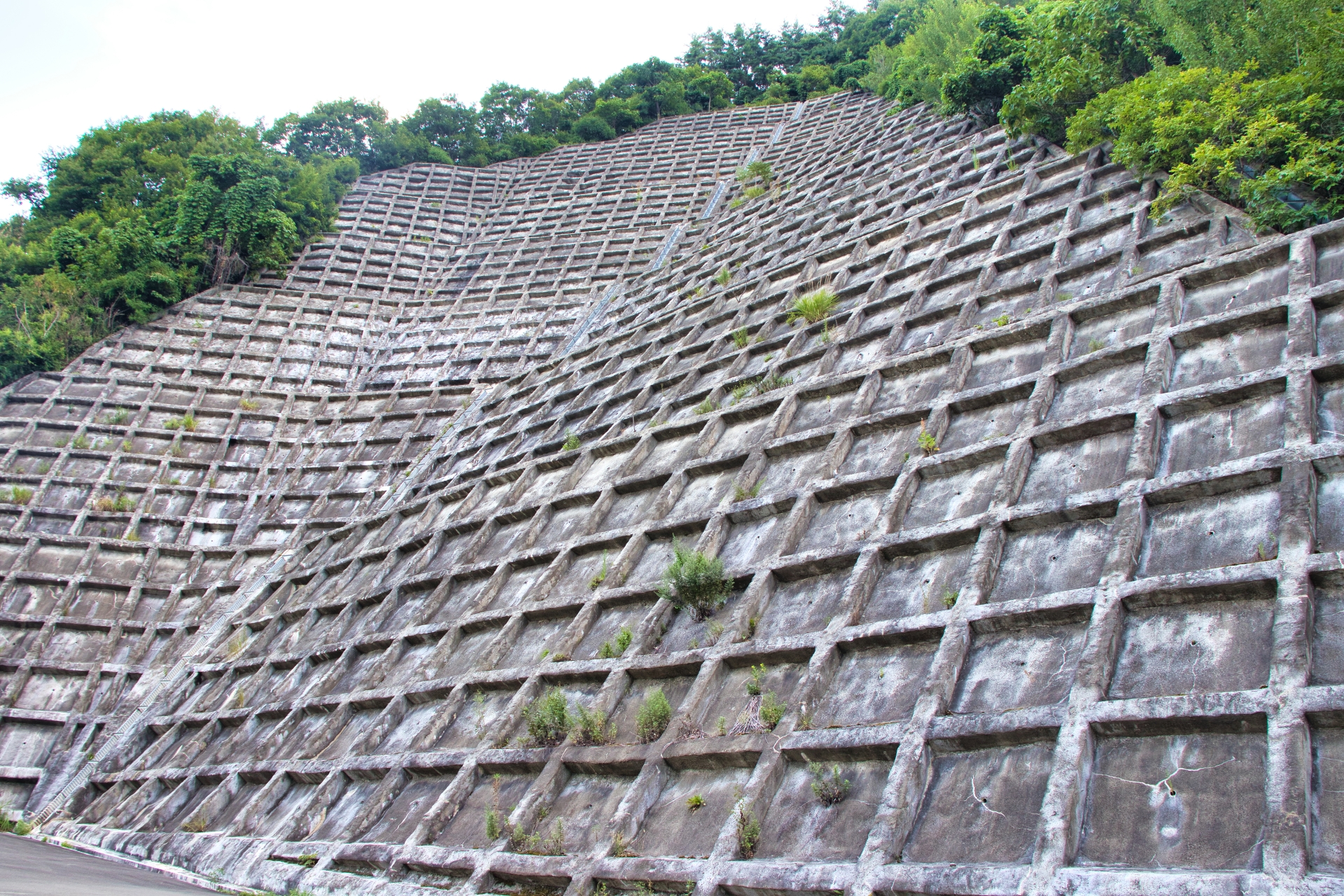

法面保護工具・資材product

法面保護工具・資材
product

MKロックボルト
自穿孔アンカーボルト
二重管ビット

PDF

MKロックボルト［0.80MB］

PDF

自穿孔アンカーボルト［0.99MB］

PDF

二重管ビット［3.14MB］

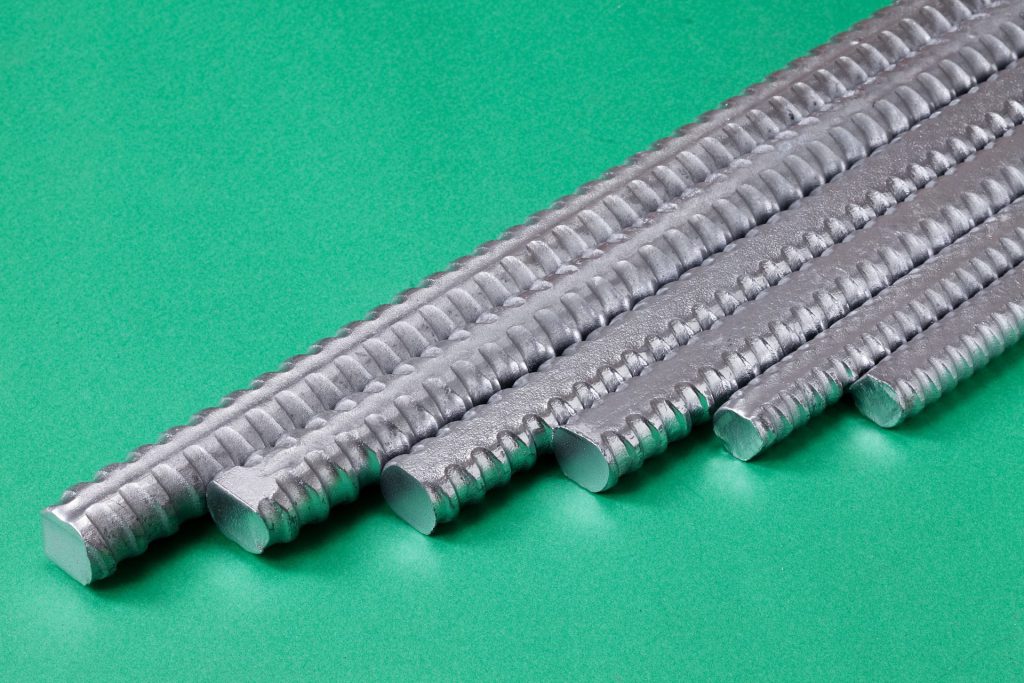

MKロックボルト

MKロックボルト

MKロックボルト

材質	降伏点または0.2％耐力（N／mm²）	引張強さ（N／mm²）
SD345	345〜440	490〜660

名称	公称直径（mm）	公称断面積（mm²）	単位重量(kg/m)	図面ダウンロード
D19	19.1	286.5	2.25	PDF［93KB］ CAD［1.2MB］
D22	22.2	387.1	3.04	PDF［88KB］ CAD［1.2MB］
D25	25.4	506.7	3.98	PDF［89KB］ CAD［1.1MB］

SD345	降伏点または0.2％耐力（N／mm2）／345〜440	引張強さ（N／mm2）／490〜660/td>

D19	公称直径（mm）／19.1	公称断面積（mm2）／286.5	単位重量(kg/m)／2.25	PDF［93KB］ CAD［1.2MB］
D22	公称直径（mm）／22.2	公称断面積（mm2）／387.1	単位重量(kg/m)／3.04	PDF［88KB］ CAD［1.2MB］
D25	公称直径（mm）／25.4	公称断面積（mm2）／506.7	単位重量(kg/m)／3.98	PDF［89KB］ CAD［1.1MB］

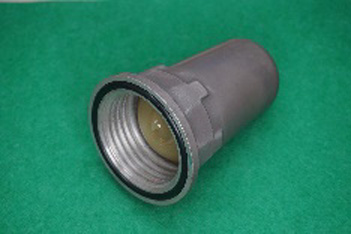

アルミキャップ（防錆剤入り）

アルミキャップ

全長：ａ（mm）	外径：ｂ（mm）
150	φ100

全長：ａ（mm）／150

外径：ｂ（mm）／φ100

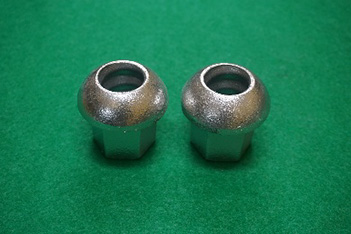

球面ナット

球面ナット

サイズ	高さ：ａ（mm）	対辺：ｂ（mm）	外径：ｃ（mm）
D19	40.0	31.5	51.0
D22	50.0	34.5	53.0
D25	50.0	37.5	53.0

D19	高さ：ａ（mm）／40.0	対辺：ｂ（mm）／31.5	外径：ｃ（mm）／51.0
D22	高さ：ａ（mm）／50.0	対辺：ｂ（mm）／34.5	外径：ｃ（mm）／53.0
D25	材質／FCAD1000	高さ：ａ（mm）／50.0	対辺：ｂ（mm）／37.5	外径：ｃ（mm）／53.0

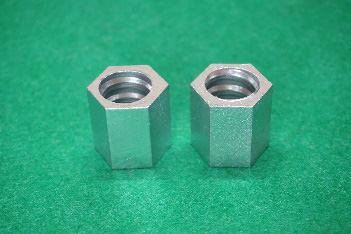

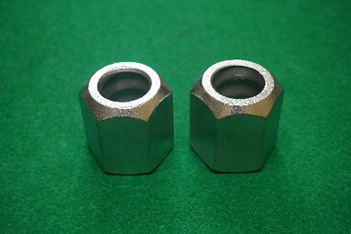

六角ナット

六角ナット

サイズ	高さ：ａ（mm）	対辺：ｂ（mm）
D19	32	29
D22	44	35
D25	48	38

D19	高さ：ａ（mm）／32	対辺：ｂ（mm）／29
D22	高さ：ａ（mm）／44	対辺：ｂ（mm）／35
D25	高さ：ａ（mm）／48	対辺：ｂ（mm）／38

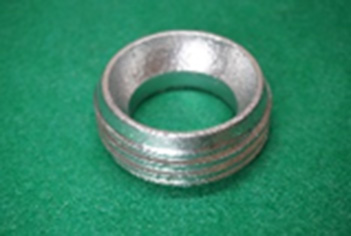

ネジ球面ワッシャ

ネジ球面ワッシャ

外径：ａ（mm）	高さ：ｂ（mm）
φ72.6	25

外径：ａ（mm）／φ72.6

高さ：ｂ（mm）／25

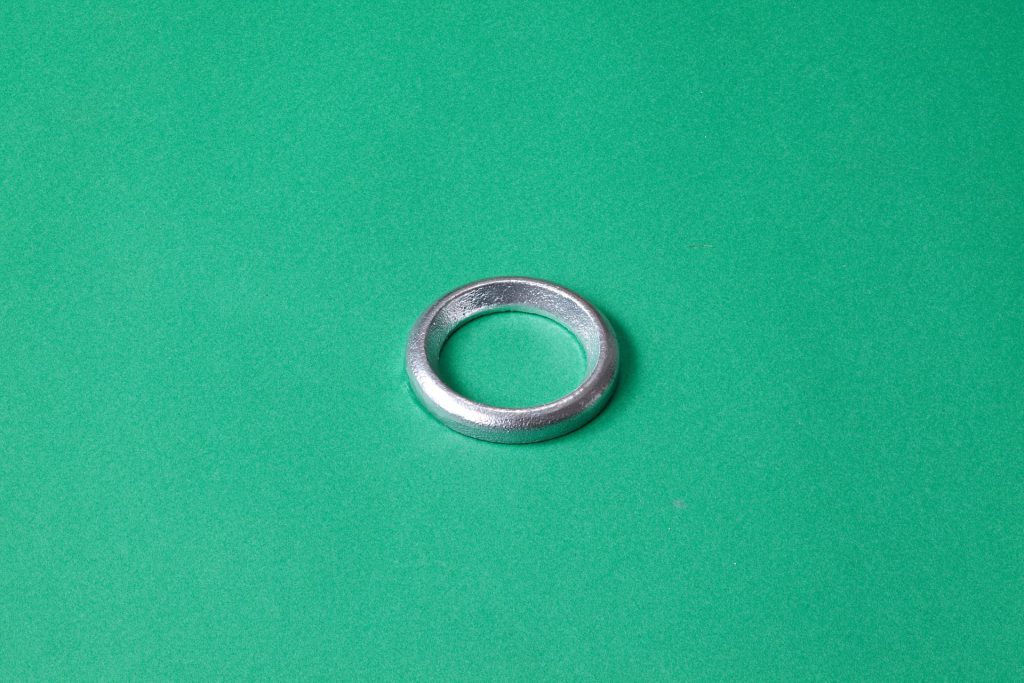

球面ワッシャ

球面ワッシャ

外径：ａ（mm）	高さ：ｂ（mm）
φ70	10

材質／FCAD1000	外径：ａ（mm）／φ70	高さ：ｂ（mm）／10

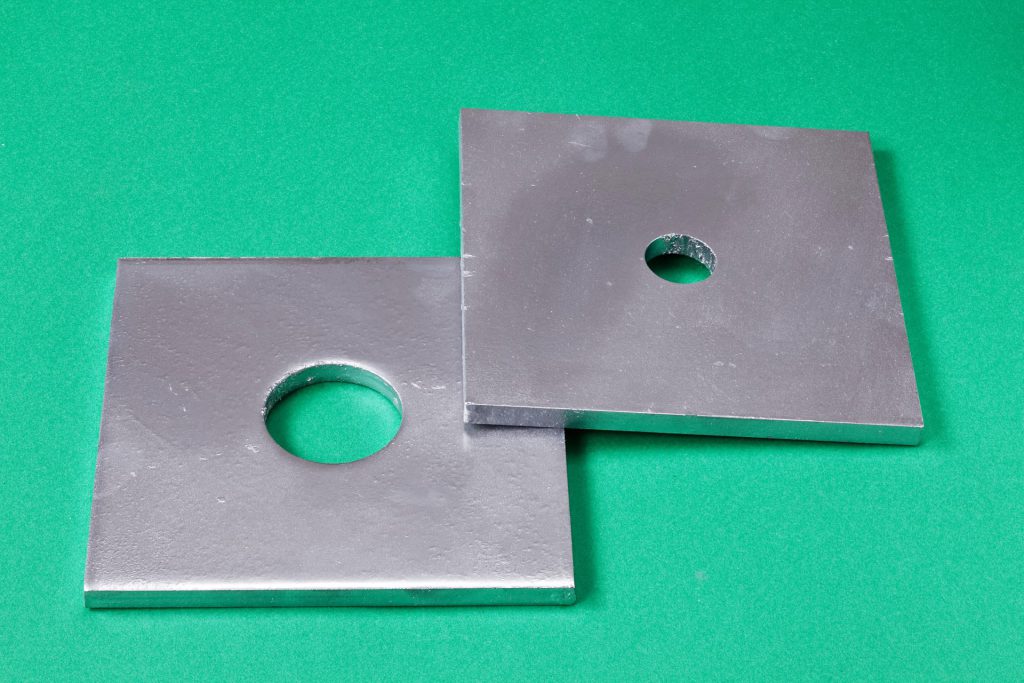

プレート

プレート

外径：ａ（mm）	高さ：ｂ（mm）	厚み：ｃ（mm）	穴径：ｄ（mm）
150	150	6～16	φ25～φ45

外径：ａ（mm）／150

高さ：ｂ（mm）／150

厚み：ｃ（mm）／6～16

穴径：ｄ（mm）／φ25～φ45

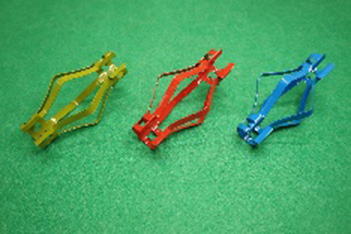

スペーサー

スペーサー

サイズ	全長：ａ（mm）	外径：ｂ（mm）
D19-50	115	50
D19-65	108	65
D22-50	118	50
D22-65	112	65
D25-50	118	50
D25-65	112	65

D19-50	全長：ａ（mm）／115	外径：ｂ（mm）／50
D19-65	全長：ａ（mm）／108	外径：ｂ（mm）／65
D22-50	全長：ａ（mm）／118	外径：ｂ（mm）／50
D22-65	全長：ａ（mm）／112	外径：ｂ（mm）／65
D25-50	全長：ａ（mm）／118	外径：ｂ（mm）／50
D25-65	全長：ａ（mm）／112	外径：ｂ（mm）／65

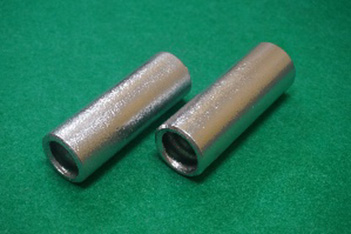

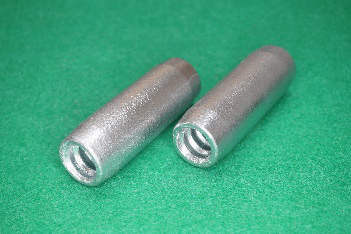

丸カプラー

丸カプラー

サイズ	全長：ａ（mm）	外径：ｂ（mm）
D19	100	φ33
D22	120	φ35
D25	120	φ38

D19	全長：ａ（mm）／100	外径：ｂ（mm）／φ33
D22	全長：ａ（mm）／120	外径：ｂ（mm）／φ35
D25	全長：ａ（mm）／120	外径：ｂ（mm）／φ38

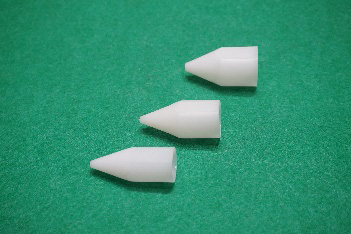

先端キャップ

先端キャップ

サイズ	全長：ａ（mm）	外径：ｂ（mm）
D19	60	21
D22	60	26
D25	60	28.5

D19	全長：ａ（mm）／60	外径：ｂ（mm）／21
D22	全長：ａ（mm）／60	外径：ｂ（mm）／26
D25	全長：ａ（mm）／60	外径：ｂ（mm）／28.5

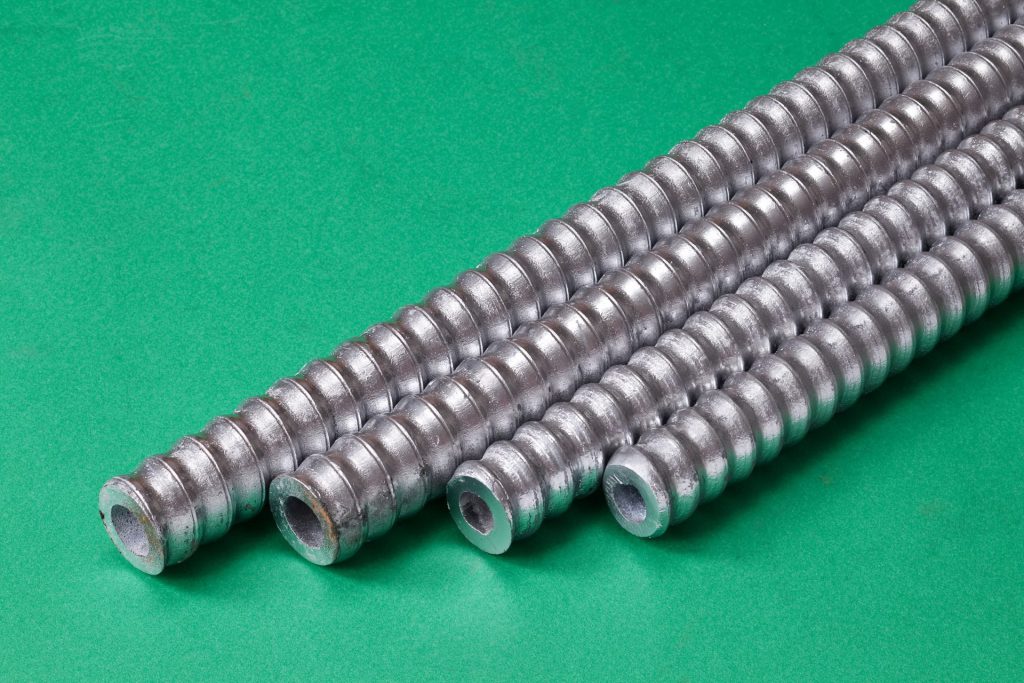

自穿孔アンカーボルト

自穿孔アンカーボルト

自穿孔アンカーボルト

呼び径	ABR29	ABR32
材質	S45C
公称直径（mm）	φ28.5	φ32
公称断面積（㎟）	420	425
降伏点（N/㎟）	450以上
引張強さ（N/㎟）	560以上
降伏荷重(kN)	189以上	191以上
引張荷重(kN)	235以上	238以上
許容荷重(kN)	126	128

ABR29	材質／S45C	公称直径（mm）／φ28.5	公称断面積（㎟）／420	降伏点（N/㎟）／450以上	引張強さ（N/㎟）／560以上	降伏荷重（kN）／189以上	引張荷重（kN）／235以上	許容荷重（kN）／126
ABR32	材質／S45C	公称直径（mm）／φ32	公称断面積（㎟）／425	降伏点（N/㎟）／450以上	引張強さ（N/㎟）／560以上	降伏荷重（kN）／191以上	引張荷重（kN）／238以上	許容荷重（kN）／128

アルミキャップ（防錆剤入り）

アルミキャップ

全長：ａ（mm）	外径：ｂ（mm）
150	φ100

全長：ａ（mm）／150

外径：ｂ（mm）／φ100

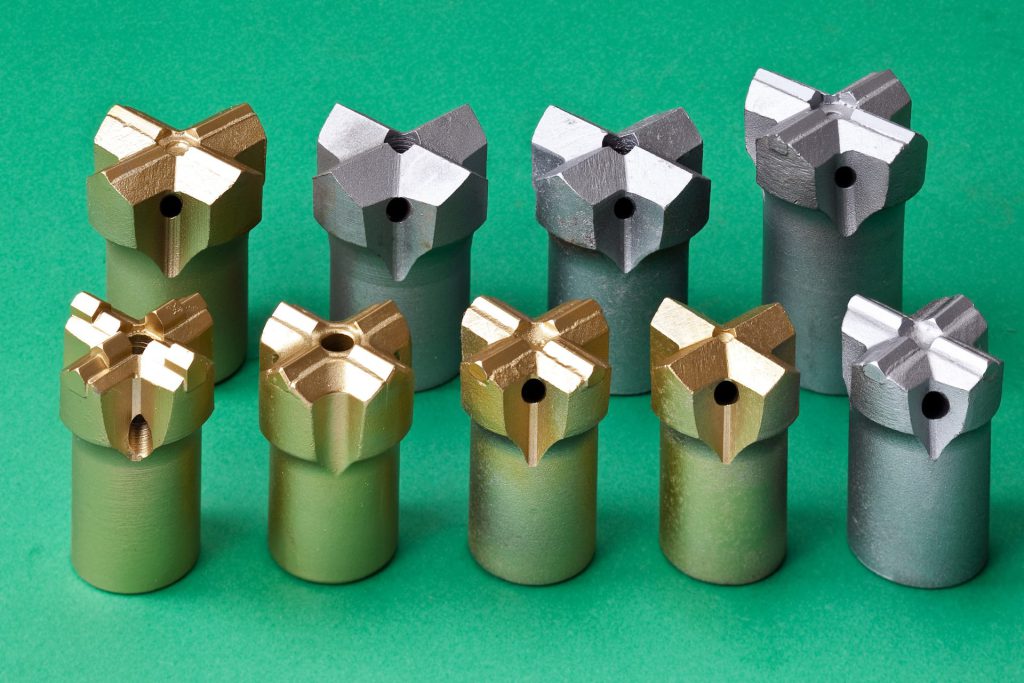

自穿孔ビット

自穿孔ビット

名称		規格・形式	外径：ａ（mm）	高さ：ｂ（mm）
超硬ビット	R29型	R29×45T	45	75
		R29×50T	50	75
		R29×65T	65	85
	R32型	R32×45T	45	75
		R32×50T	50	75
		R32×65T	65	85
鉄ビット	R29型	R29×45ST	45	75
		R29×50ST	50	75
		R29×65ST	65	85
	R32型	R32×45ST	45	75
		R32×50ST	50	75
		R32×65ST	65	85

超硬ビット

R29型

R29×45T	外径：ａ（mm）／45	高さ：ｂ（mm）／75
R29×50T	外径：ａ（mm）／50	高さ：ｂ（mm）／75
R29×65T	外径：ａ（mm）／65	高さ：ｂ（mm）／85

R32型

R32×45T	外径：ａ（mm）／45	高さ：ｂ（mm）／75
R32×50T	外径：ａ（mm）／50	高さ：ｂ（mm）／75
R32×65T	外径：ａ（mm）／65	高さ：ｂ（mm）／85

鉄ビット

R29型

R29×45ST	外径：ａ（mm）／45	高さ：ｂ（mm）／75
R29×50ST	外径：ａ（mm）／50	高さ：ｂ（mm）／75
R29×65ST	外径：ａ（mm）／65	高さ：ｂ（mm）／85

R32型

R32×45ST	外径：ａ（mm）／45	高さ：ｂ（mm）／75
R32×50ST	外径：ａ（mm）／50	高さ：ｂ（mm）／75
R32×65ST	外径：ａ（mm）／65	高さ：ｂ（mm）／85

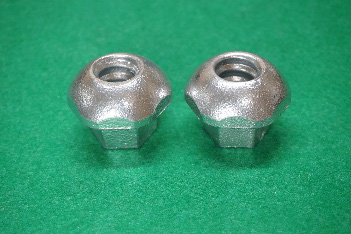

自穿孔球面ナット

自穿孔球面ナット

サイズ	高さ：ａ（mm）	対辺：ｂ（mm）	外径：ｃ（mm）
R29	54	38	φ56

R29	高さ：ａ（mm）／54	対辺：ｂ（mm）／38	外径：ｃ（mm）／φ56

※R32用はお問い合わせください。

自穿孔六角ナット

自穿孔六角ナット

サイズ	高さ：ａ（mm）	対辺：ｂ（mm）
R29	50	46
R32	50	46

R29	高さ：ａ（mm）／50	対辺：ｂ（mm）／46
R32	高さ：ａ（mm）／50	対辺：ｂ（mm）／46

ネジ球面ワッシャ

ネジ球面ワッシャ

外径：ａ（mm）	高さ：ｂ（mm）
φ72.6	25

外径：ａ（mm）／φ72.6

高さ：ｂ（mm）／25

球面ワッシャ

球面ワッシャ

外径：ａ（mm）	高さ：ｂ（mm）
φ70	10

外径：ａ（mm）／φ70

高さ：ｂ（mm）／10

プレート

プレート

外径：ａ（mm）	高さ：ｂ（mm）	厚み：ｃ（mm）	穴径：ｄ（mm）
150	150	6～16	φ25～φ45

外径：ａ（mm）／150

高さ：ｂ（mm）／150

厚み：ｃ（mm）／6～16

穴径：ｄ（mm）／φ25～φ45

自穿孔カプラー

自穿孔カプラー

サイズ	全長：ａ（mm）	外径：ｂ（mm）
R29	115	φ38
R32	120	φ42

R29	全長：ａ（mm）／115	外径：ｂ（mm）／φ38
R32	全長：ａ（mm）／120	外径：ｂ（mm）／φ42

二重管ビット

アウタービット

二重管ビット

ロッド径	ハウス	ボタン	スパイク	バリス	ハイスピード
φ96	DOB96x102X	DOB96x102Ｂ	DOB96x102S	DOB96x102V	DOB96x102HS
φ118	DOB118x125X	DOB118x125Ｂ	DOB118x125S	DOB118x125V	DOB118x125HS
φ133	DOB133x137X	DOB133x137Ｂ	DOB133x137S	DOB133x137V	DOB133x137HS
φ146（＊）	DOB146x152X	DOB146x152Ｂ	DOB146x152S	DOB146x152V	DOB146x152HS
φ165（＊）	DOB165x172X	DOB165x172Ｂ	DOB165x172S	DOB165x172V	DOB165x172HS

φ96	ハウス／DOB96x102X ボタン／DOB96x102Ｂスパイク／DOB96x102S バリス／DOB96x102V ハイスピード／DOB96x102HS
φ118	ハウス／DOB118x125X ボタン／DOB118x125Ｂスパイク／DOB118x125S バリス／DOB118x125V ハイスピード／DOB118x125HS
φ133	ハウス／DOB133x137X ボタン／DOB133x137Ｂスパイク／DOB133x137S バリス／DOB133x137V ハイスピード／DOB133x137HS
φ146（＊）	ハウス／DOB146x152X ボタン／DOB146x152Ｂスパイク／DOB146x152S バリス／DOB146x152V ハイスピード／DOB146x152HS
φ165（＊）	ハウス／DOB165x172X ボタン／DOB165x172Ｂスパイク／DOB165x172S バリス／DOB165x172V ハイスピード／DOB165x172HS

インナービット

ロッド径	ハウス	ボタン	スパイク	バリス	ハイスピード
φ57	DIB57x64X	DIB57x64Ｂ	DIB57x64S	DIB57x64V	DIB57x64HS
φ73	DIB73x80X	DIB73x80Ｂ	DIB73x80S	DIB73x80V	DIB73x80HS
φ73	DIB73x100X	DIB73x100B	DIB73x100S	DIB73x100V	DIB73x100HS

φ57	ハウス／DIB57x64X ボタン／DIB57x64Ｂスパイク／DIB57x64S バリス／DIB57x64V ハイスピード／DIB57x64HS
φ73	ハウス／DIB73x80X ボタン／DIB73x80Ｂスパイク／DIB73x80S バリス／DIB73x80V ハイスピード／DIB73x80HS
φ73	ハウス／DIB73x100X ボタン／DIB73x100Ｂスパイク／DIB73x100S バリス／DIB73x100V ハイスピード／DIB73x100HS

（＊）のビットは在庫のご確認をお願い致します。上記以外のサイズも製造いたしますので、お気軽にお問合せください。

PDF

二重管ビット［3.14MB］
